探傷設(shè)備資料
鋼結(jié)構(gòu)在生活中非常常見,鋼構(gòu)件經(jīng)過(guò)焊接成型,鋼結(jié)構(gòu)焊接工作中存在著眾多影響質(zhì)量的焊接缺陷,比如常見的焊接缺陷有未焊滿、根部收縮、裂紋、未焊透、未熔合、咬邊、弧坑裂紋、電弧擦傷、飛濺、接頭不良、焊瘤、夾渣、氣孔等。面對(duì)這些嚴(yán)重影響焊接質(zhì)量的問(wèn)題,必須通過(guò)有效的質(zhì)量檢測(cè)才能判斷是否符合質(zhì)量要求,我們常用的是超聲波探傷檢測(cè),有了探傷報(bào)告才能保障工程的安全、穩(wěn)定。
焊接質(zhì)量檢測(cè)貫穿焊接前后整個(gè)過(guò)程,焊接前要做好檢查,比如母材與焊材、設(shè)備與工裝、坡口制備、焊工水平、技術(shù)文件等,焊接過(guò)程中要嚴(yán)格把關(guān)焊接及相關(guān)工藝執(zhí)行情況、設(shè)備運(yùn)行情況、結(jié)構(gòu)與焊縫尺寸等,焊接完成后要進(jìn)行焊接質(zhì)量檢測(cè),以確保質(zhì)量合格。焊接質(zhì)量檢測(cè)包括外觀檢查、內(nèi)部探傷、近表面缺陷探傷等,其中內(nèi)部探傷是重點(diǎn),內(nèi)部探傷手段主要超聲波探傷為主,近表面缺陷探傷以磁粉探傷、滲透探傷等為主。

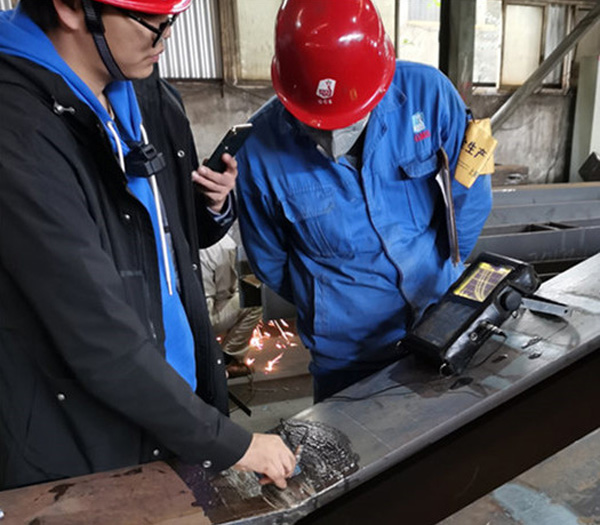

在檢測(cè)焊接質(zhì)量過(guò)程中,要首先對(duì)焊接的技術(shù)要求進(jìn)行詳細(xì)了解,然后才開始進(jìn)行超聲波探傷,比如鋼結(jié)構(gòu)的驗(yàn)收標(biāo)準(zhǔn)是依據(jù)GB50205-2001《鋼結(jié)構(gòu)工程施工及驗(yàn)收規(guī)范》來(lái)執(zhí)行的。標(biāo)準(zhǔn)規(guī)定:焊接質(zhì)量一級(jí)評(píng)定等級(jí)Ⅱ級(jí)就需要做100%超聲波探傷,質(zhì)量二級(jí)評(píng)定等級(jí)Ⅲ級(jí)時(shí)需要做20%超聲波探傷,總之要在嚴(yán)格分析技術(shù)要求的基礎(chǔ)上展開探傷工作。需要注意的是,在全熔透焊縫的探傷工作中,探傷比例與焊縫程度保持適當(dāng)百分比且≥200㎜。局部焊縫探傷一旦發(fā)現(xiàn)缺陷,應(yīng)當(dāng)及時(shí)延長(zhǎng)對(duì)缺陷兩端的探傷長(zhǎng)度,確保增加長(zhǎng)度≥焊縫長(zhǎng)度的10%且≥200㎜。對(duì)于不允許缺陷,應(yīng)實(shí)施100%探傷檢查,超聲波探傷過(guò)程中,探傷時(shí)機(jī)也很重要,比如低合金鋼材需要在焊接完成24h后才能進(jìn)行檢驗(yàn),碳素結(jié)構(gòu)鋼材則需要在焊縫冷卻到室溫后進(jìn)行探傷,另外需檢測(cè)工件的接口型式。母材厚度與坡口型式也對(duì)探傷有影響。
ICP備案信息:冀ICP備14001889號(hào)-6??
冀公網(wǎng)安備13010802001806號(hào)
